Igreja Matriz de Santo Amaro: do escaneamento a laser ao modelo BIM

Levantamento emergencial com escaneamento laser 3D e modelagem BIM para documentação de patrimônio histórico, em 2023.

Em 2023, a Igreja Matriz de Santo Amaro estava sob ameaça de uma barragem de minério instável na região. Se a barragem rompesse, o bem poderia ser perdido e não havia registro documental atualizado sobre ele. A Nuv foi contratada em regime emergencial para registrar a igreja com precisão, antes que isso eventualmente se concretizasse. .

Como foi feito

Captura. A igreja foi escaneada com um scanner laser Leica BLK360, que registra o edifício em nuvem de pontos tridimensional, com alta densidade e fidelidade geométrica.

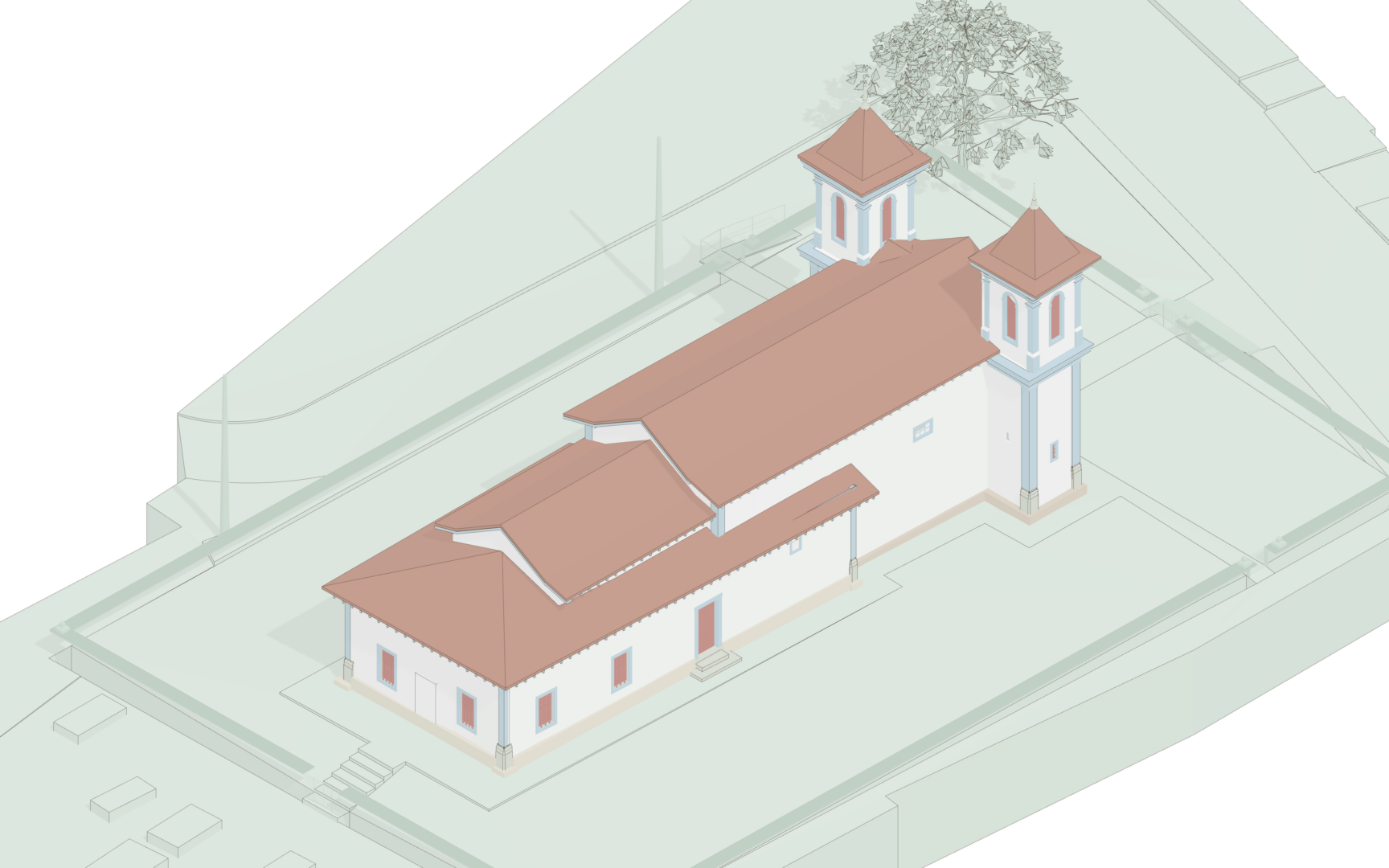

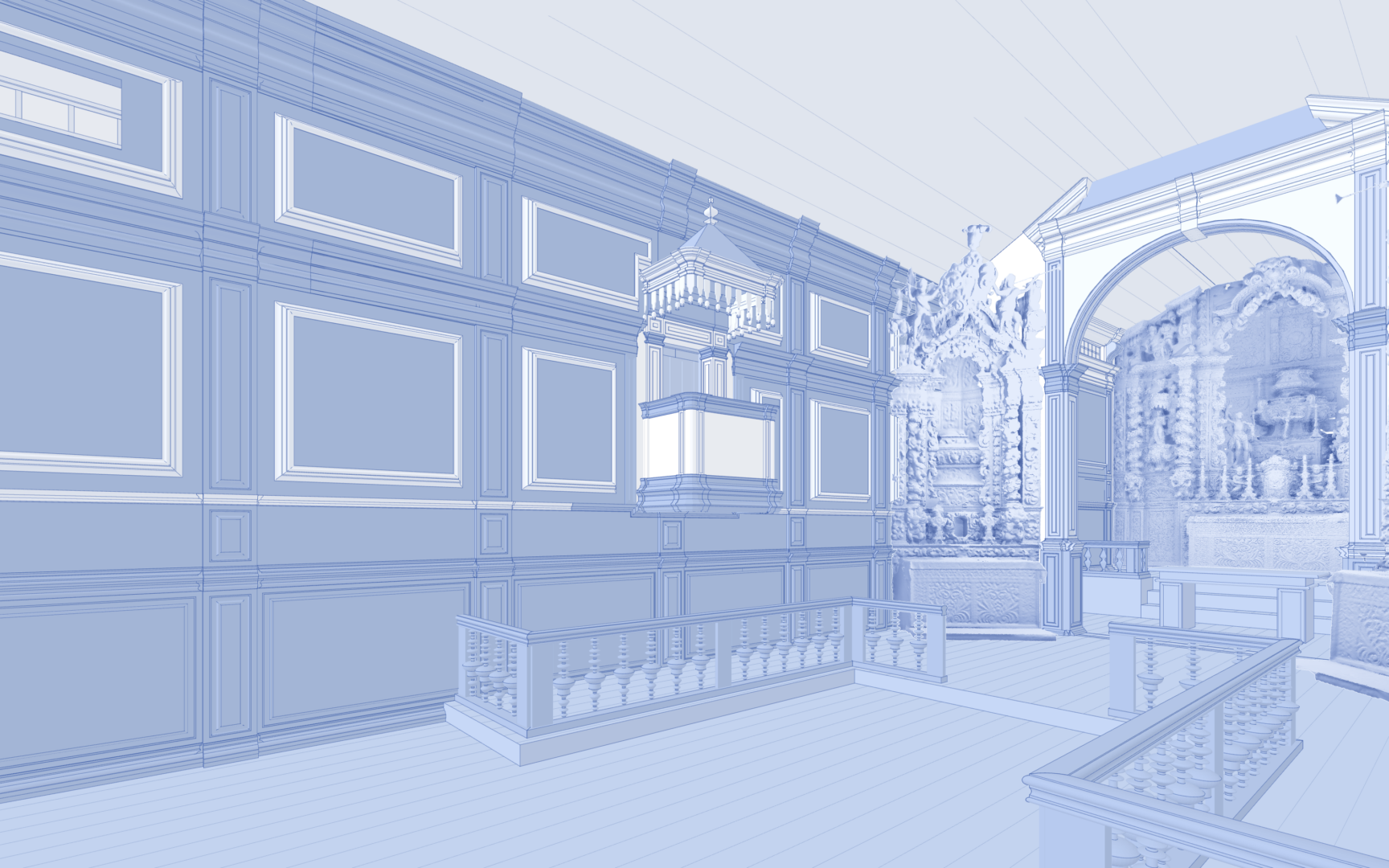

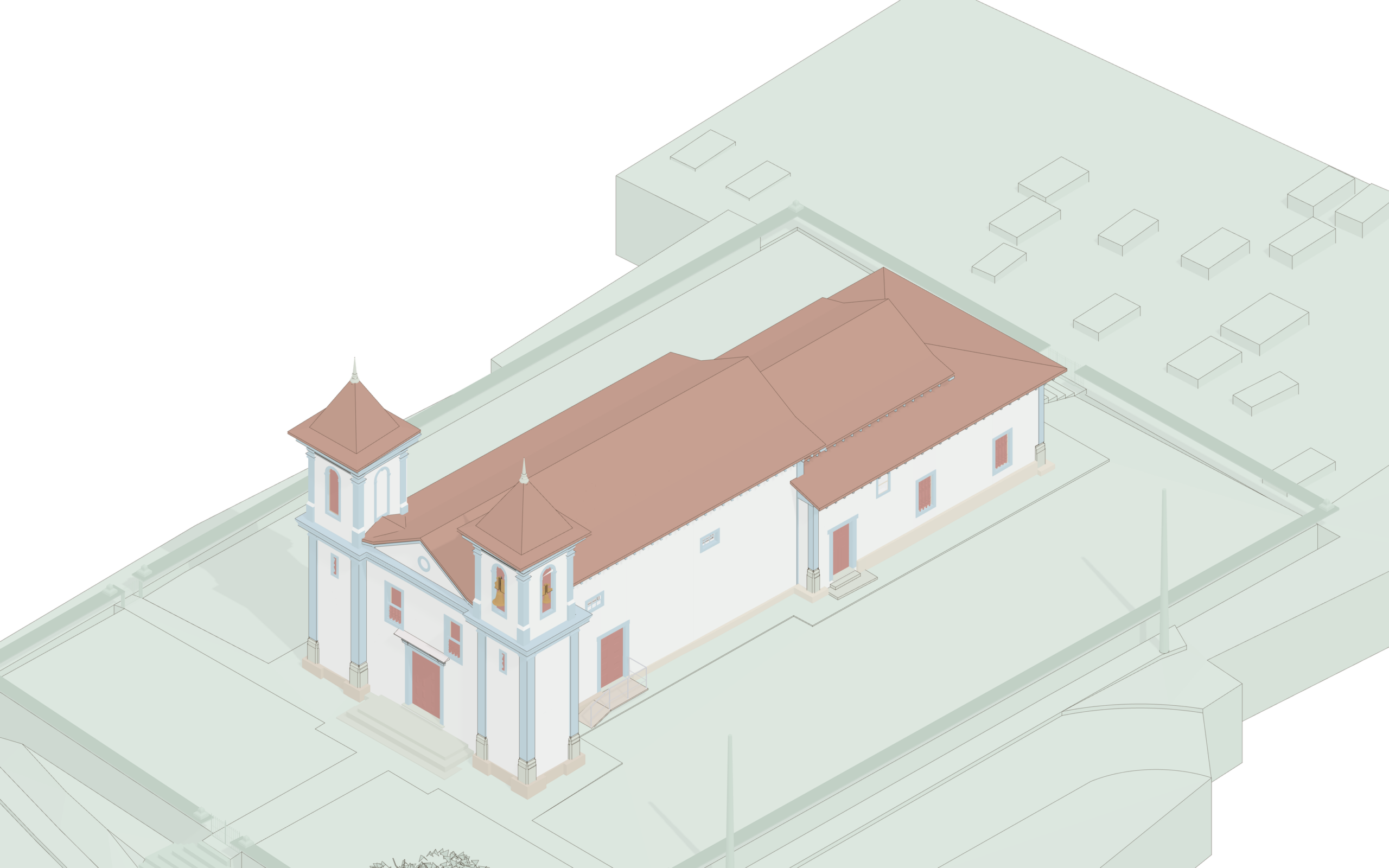

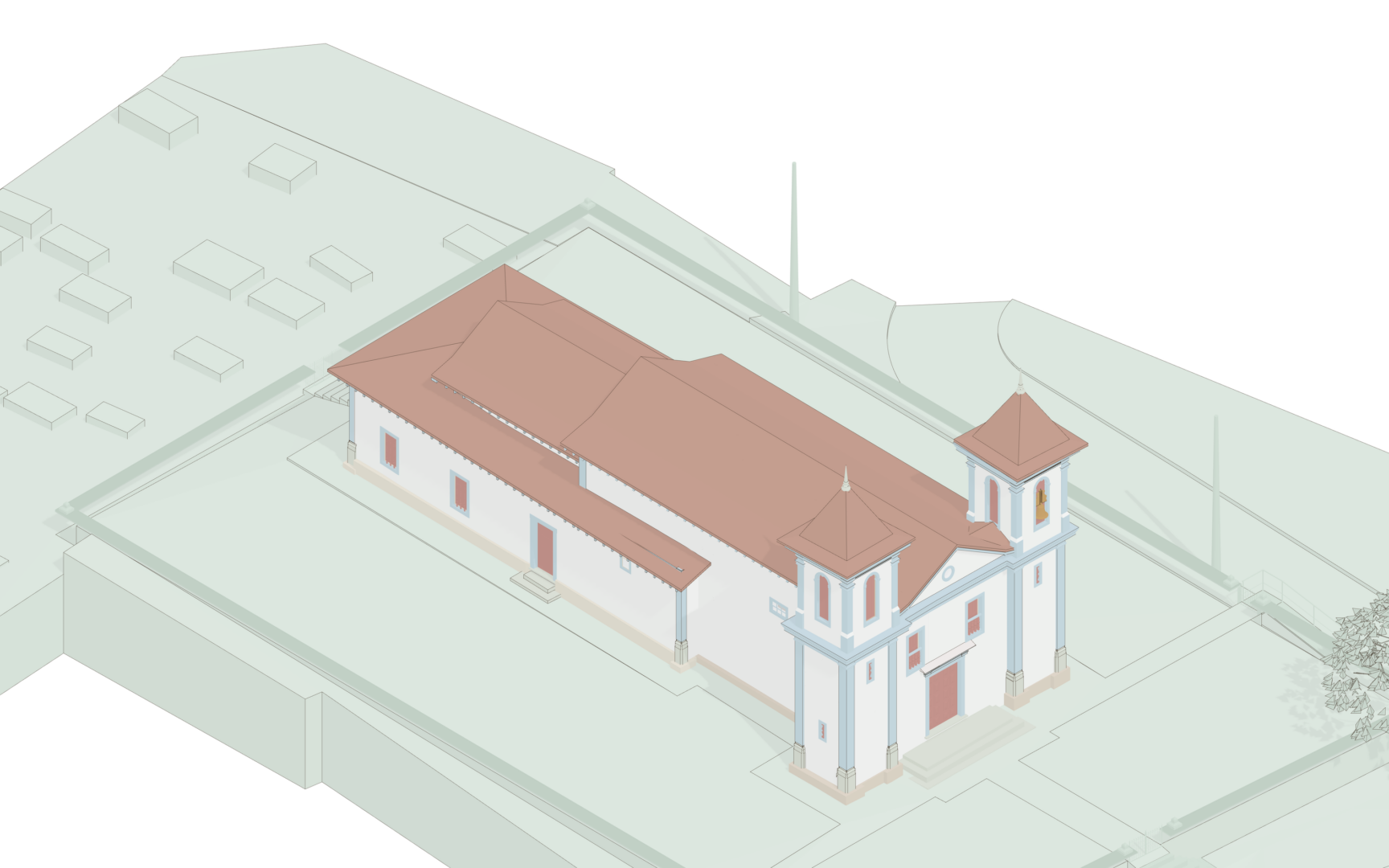

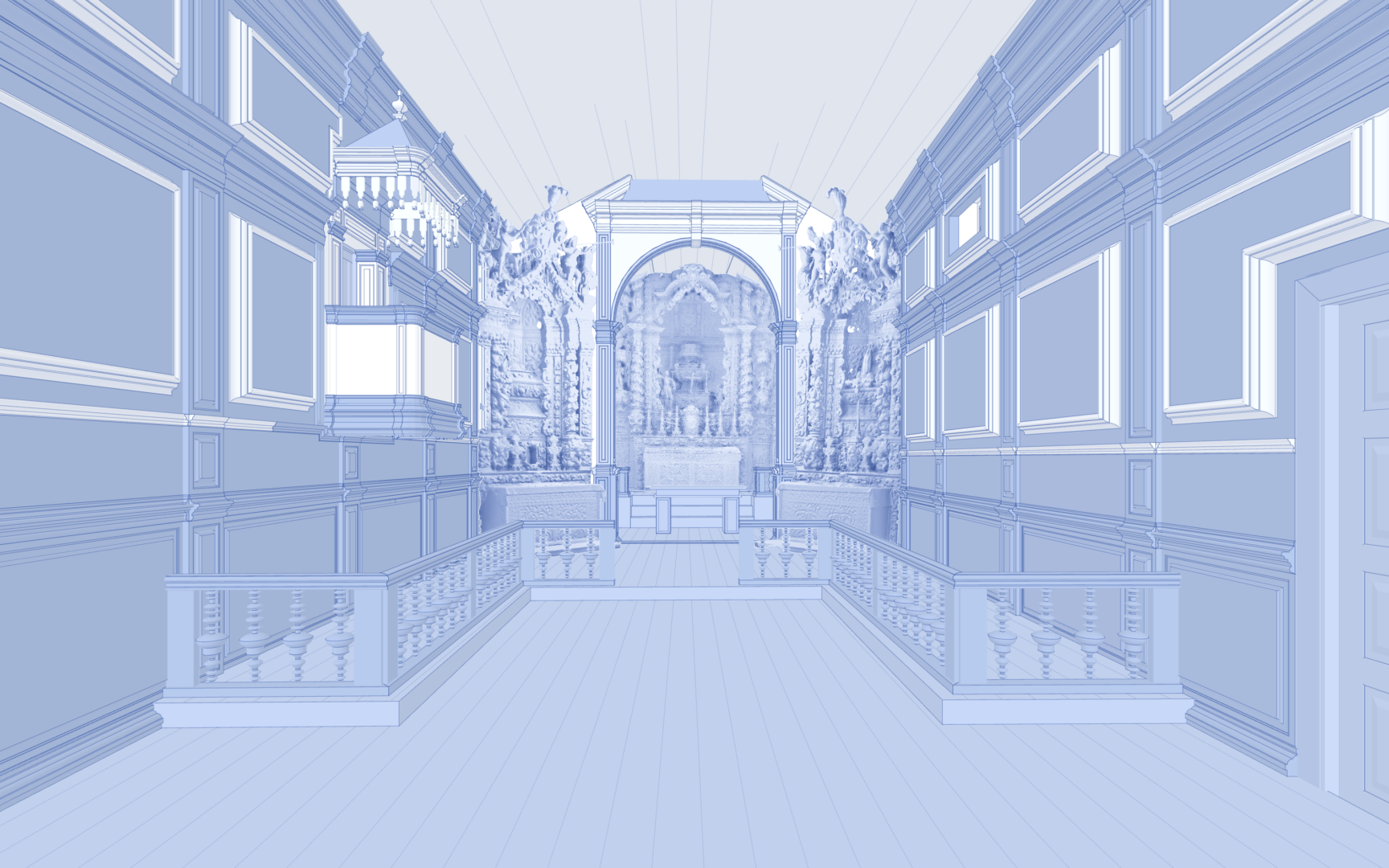

Modelagem. O modelo foi desenvolvido em Graphisoft Archicad, a partir da nuvem de pontos. O interior da igreja, com sua riqueza de painéis de madeira e ornatos, foi o maior desafio do projeto. Por isso adotamos uma solução mista:

• • Modelagem parametrizada dos elementos em que ela se mostrou viável, como paredes, esquadrias, painéis de madeira, coberturas e estrutura visível.

• • Meshes geradas diretamente das nuvens de pontos para representar os retábulos, cuja complexidade escultórica não pode ser reduzida a geometria paramétrica sem perder fidelidade.

Assim, o modelo equilibra o que a modelagem BIM faz bem (elementos editáveis e organizados) com o que só a captura direta consegue preservar (a forma exata das peças ornamentais).

Por que isso importa

Patrimônio histórico é insubstituível, e documentá-lo com precisão é a base de qualquer restauro ou reabilitação. Este projeto mostra como a captura de realidade pode responder rápido a uma situação de risco, entregando um registro tridimensional confiável e utilizável.
