CEMIG AR: do escaneamento a laser ao modelo BIM
Levantamento laser 3D, cadastro BIM, inventário patrimonial, cadastro arbóreo e planialtimétrico · 100 mil m² de terreno · Cidade Industrial, Belo Horizonte/MG
Em áreas operacionais grandes, projetar adequações, expansões e remanejamentos sem uma base confiável custa tempo e gera retrabalho. Na CEMIG AR, na Cidade Industrial, em Belo Horizonte, o desafio era documentar com precisão um terreno de cerca de 100 mil m², com aproximadamente 20 mil m² de área construída, e reunir tudo em um único ambiente BIM.
Como foi feito
A captura levou cerca de 20 dias em campo, com escaneamento a laser 3D usando o Faro Focus Premium 150. A modelagem foi feita em Archicad por uma equipe numerosa. Um dos maiores desafios do projeto foi compatibilizar os vários modelos em um modelo unificado.
O modelo foi desenvolvido em LOD 200, com LOA de aproximadamente 2 cm, classificação IFC e padronização de nomenclaturas conforme as exigências do cliente. Além do cadastro de arquitetura, o trabalho integrou ao BIM:
- o inventário patrimonial do local;
- o cadastro arbóreo;
- o levantamento planialtimétrico.
O que foi entregue
- Nuvem de pontos do complexo.
- Tour virtual para navegar pelo local.

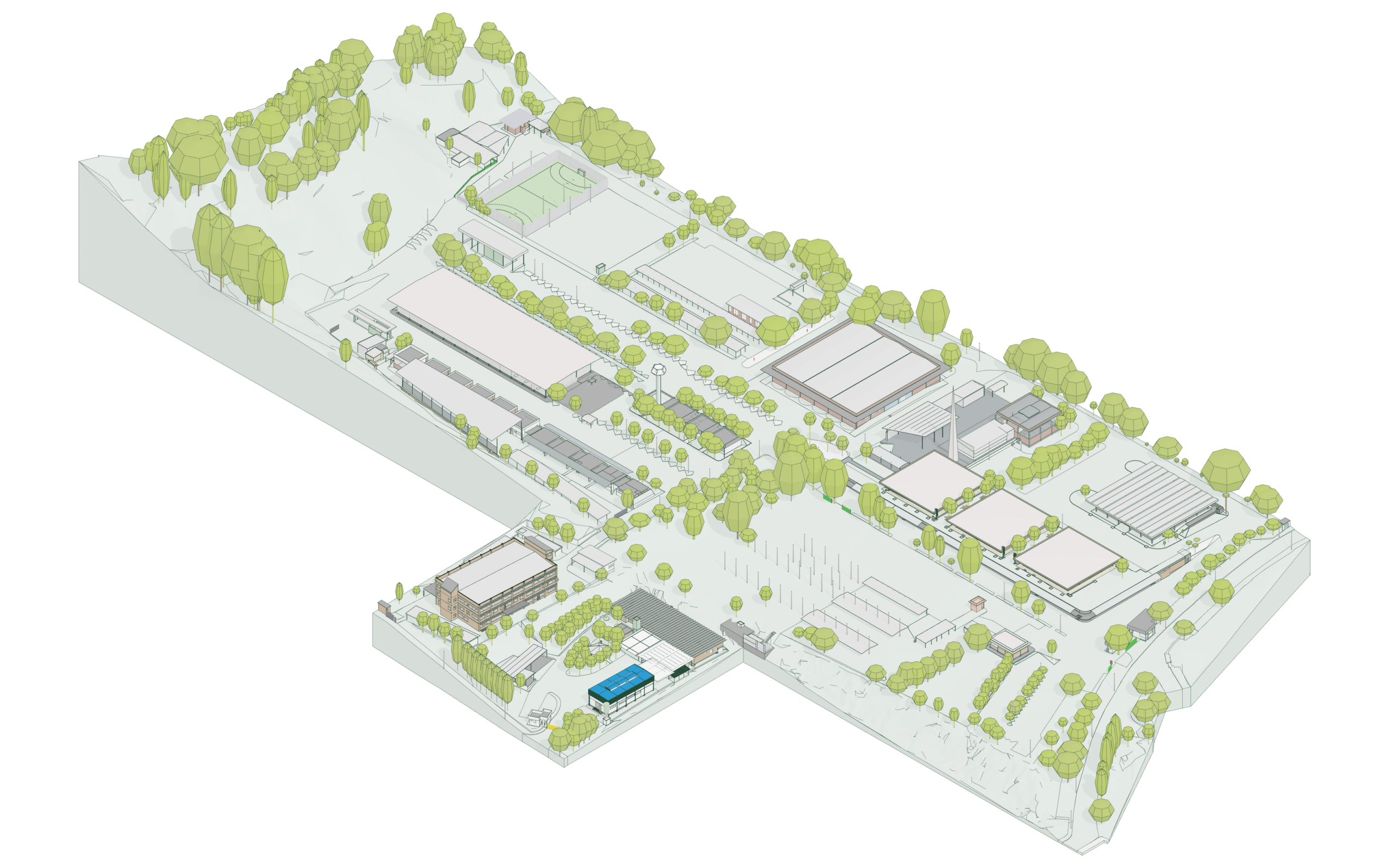

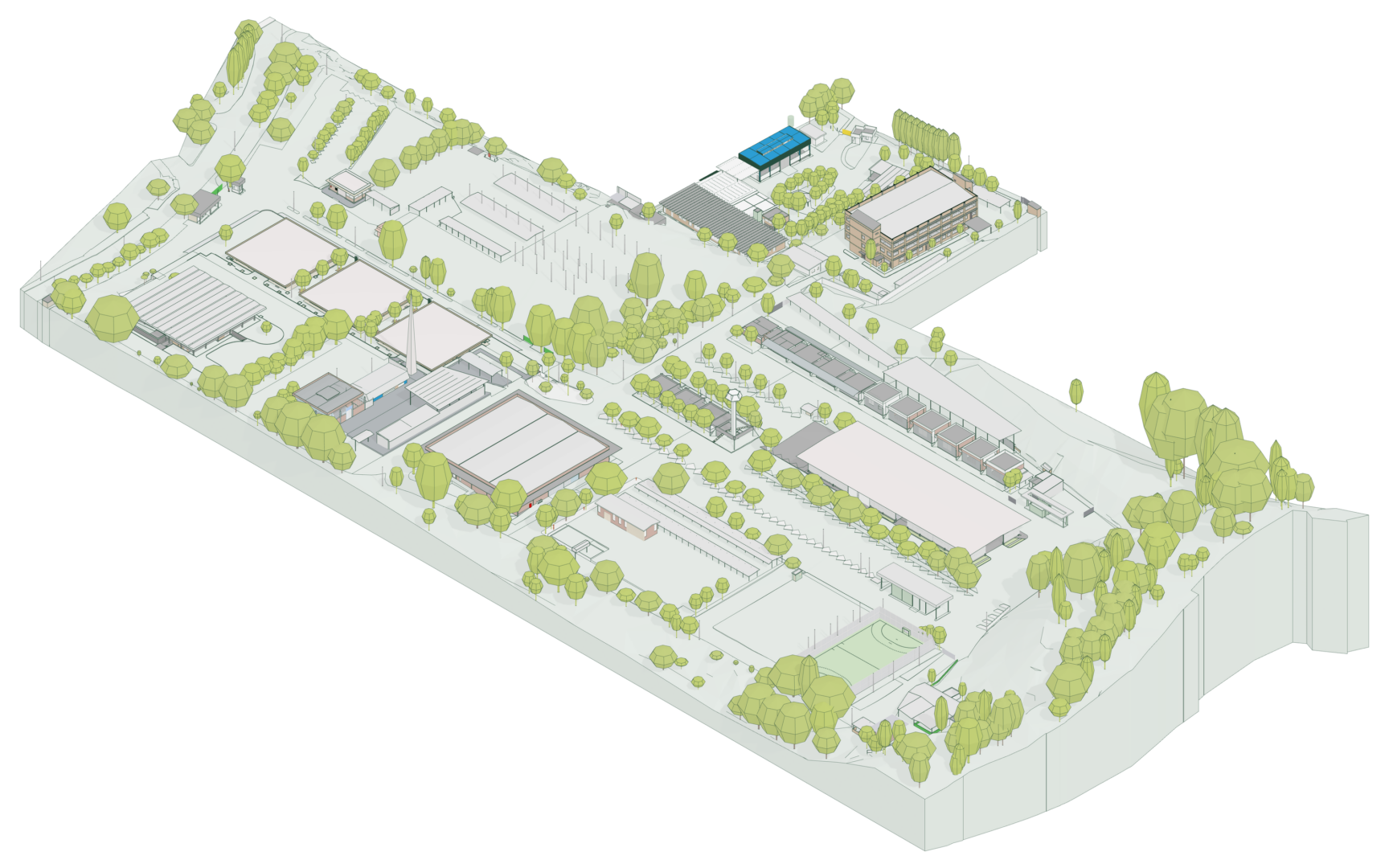

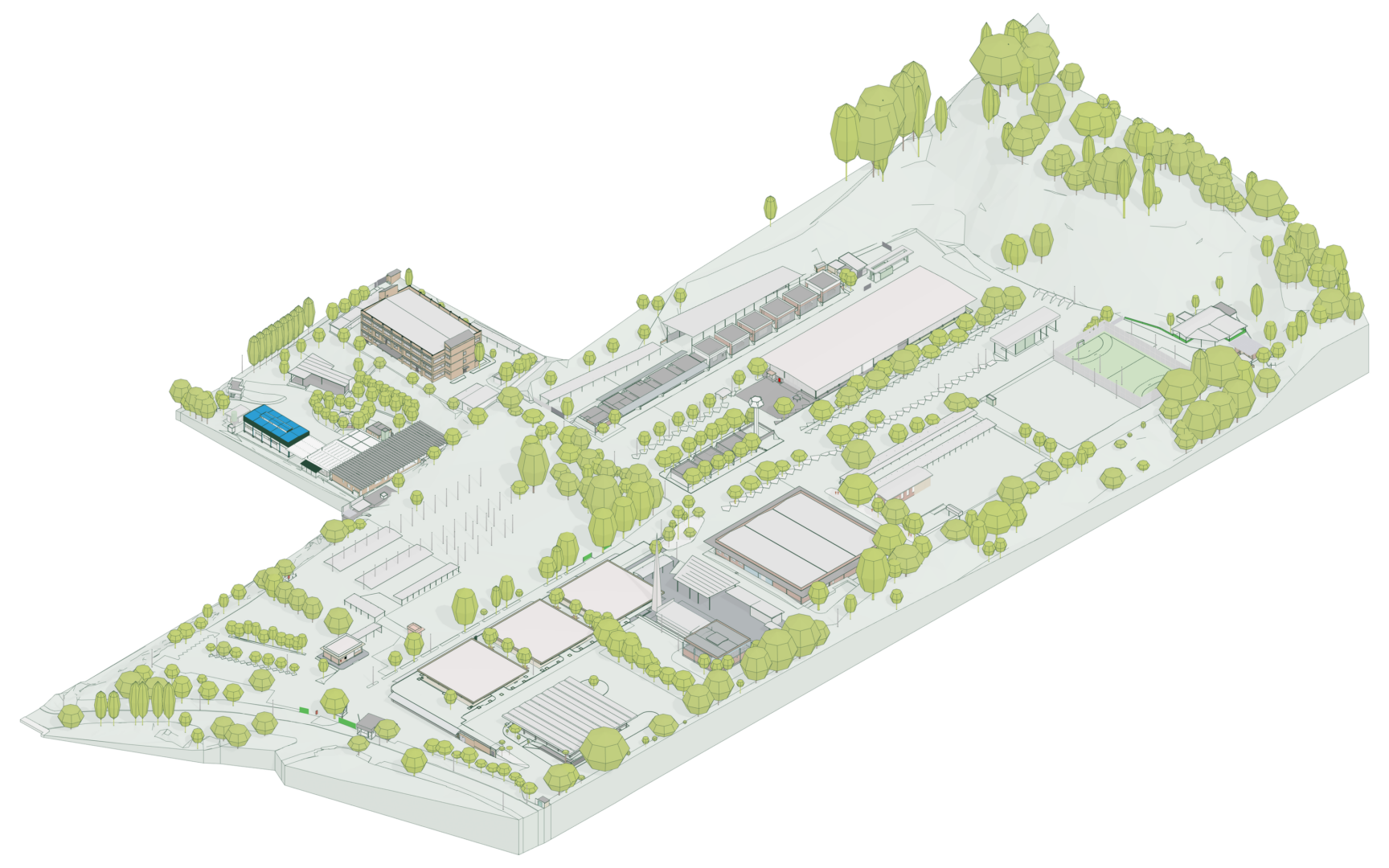

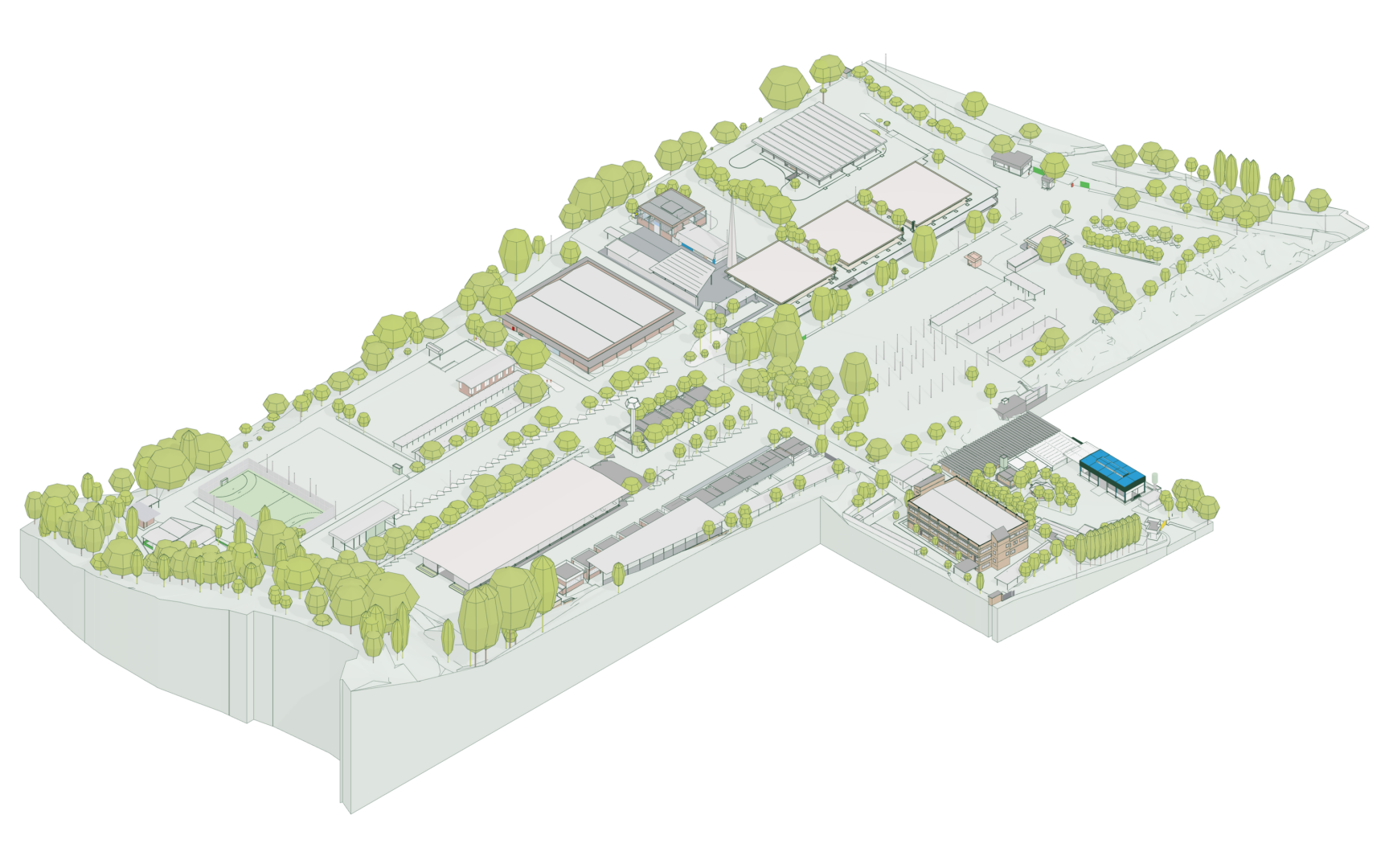

- Modelo BIM unificado, com nomenclatura padronizada e classificação IFC.
- Documentação completa em DWG e PDF de todo o conjunto.
Ficha técnica
Um modelo que continua em uso
Há três anos, o modelo serve de base para projetos de adequação, expansão e remanejamento da área. Essa longevidade mostra o valor de um cadastro bem feito: ele continua útil muito depois da entrega.
